Rollfedern

Rollfedern für Zugkräfte

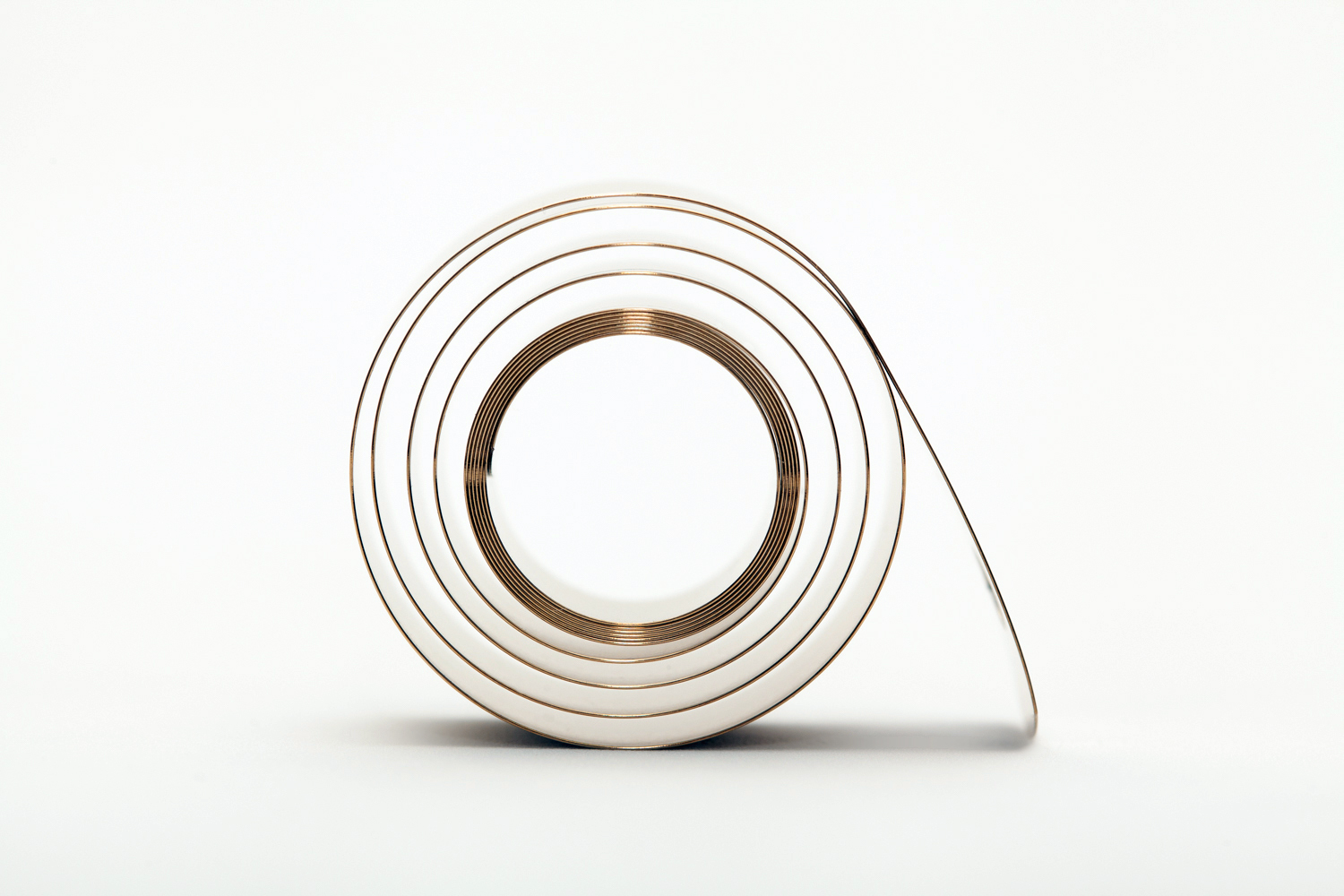

Rollfedern erreichen eine nahezu konstante Rückzugskraft mit minimaler Hysterese durch das Abrollen des Materials von einer Spule. Rollfedern mit konstanter Kraft werden zur Erreichung der benötigten Zugkraft aus flachem Bandmaterial auf einen definierten freien Durchmesser aufgewickelt. Rollfedern für Zugkräfte werden in einer Vielzahl von Anwendungen, bei denen eine konstante Zugkraft und eine minimale Hysterese erforderlich ist, eingesetzt. Zu den Anwendungen von Rollfedern gehören Fensterausgleichsvorrichtungen, Federzüge (Balancer), Auszugssysteme für Regale und höhenverstellbare Halterungen für Displays.

Rollfedern als Drehmomenterzeuger
Rollfedern mit konstantem Drehmoment erzeugen eine praktisch flache Drehmomentkurve mit minimaler Hysterese über den gesamten Bereich der Ausgangswindungen. In Verbindung mit Getriebemechanismen erzeugen sie eine gleichmäßig konsistente Motoreinheit, die in Geräten und Zeitschaltuhren verwendet werden kann. Rollfedern mit konstantem Drehmoment und einer minimalen Hysterese finden weitere Verwendung in Zeitschaltuhren, Spielzeugen und verschiedenen Kabel-/Schlauch-Rückzugsprodukten. Die häufigste Verwendung sind Aufziehmotoren.

Mehrere Rollfedern in Kombination
Rollfedern in Verbindung mit einer weiteren Rollfeder oder mehreren Rollfedern zur Erhöhung der Kraft durch Aufsummierung der einzelnen Kräfte zu einer Gesamtkraft. Durch die Verbindung der Rollfedern, summieren sich die positiven Eigenschaften bei einer optimalen Ausnutzung der Baugröße. Durch eine Laminierung von mehreren Rollfedern ineinander, erhöht sich nicht nur die bereitgestellte Kraft der Rollfeder, sondern auch die Lebensdauer bei minimalem Platzbedarf. Die Rücken-an-Rücken-Montage macht die Summe der Kräfte an einem Punkt Verfügbar und erhöht zusätzlich die Stabilität. Eine Tandem-Montage, bei der zwei oder mehrere Rollfedern in einer Linie hintereinander verbaut sind, stellt die Summe der Kräfte an einem Punkt zur Verfügung.

Beispiele für Mehrfachbefestigungen sind oben dargestellt; zur Erhöhung der Kraft durch Bereitstellung der Kräftesumme. Die Laminierung von zwei oder bis zu acht Federn bietet eine Erhöhung der Kraft (Summe der Kräfte) oder eine Erhöhung der Lebensdauer bei minimalem Platzbedarf. Die Rücken-an-Rücken-Montage macht die Summe der Kräfte an einem Punkt verfügbar und erhöht die Stabilität. Die Tandem-Montage stellt die Summe der Kräfte an einem Punkt zur Verfügung, bringt aber keine zusätzliche Stabilität.
